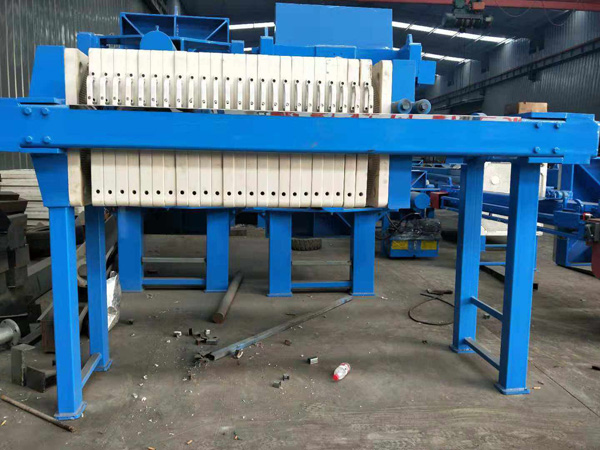

板框壓濾機濾板的移動裝置:通常情況下安置于兩側橫梁上,由液壓馬達驅動,受液壓系統控制,結構上以拉板機構往復運動,而實現板框壓濾機濾板移動的形式占多數,稱其為往復拉板型,較常用的拉板機構的聯動式撥爪,其拉板動作有四個程序完成:
一:進入并定位:撥爪向左運動,進入板框壓濾機濾板把手下部,把手將移送爪壓下,帶動游動輪使停止爪立起,被擋板擋住而呈垂直位置。移動爪被扭簧抬起正好立在兩塊板框壓濾機濾板的把手之間,準備拉板。
二:拉板:拉板撥爪繼續向左移動,因擋住而受阻。自動控制系統內的力傳感器,比如采用液壓傳動,力傳感器為壓力繼電器發出信號,使傳動系統換向撥爪右移,移動爪撥動一塊板框壓濾機濾板移向卸料間距的右端。
三:空車返回:將板框壓濾機濾板送到右端,與停在那里的板框壓濾機濾板靠緊后移動受阻,力傳感器傳出信號,撥爪改為左移,而此時停止爪在本身彈簧作用下已倒下,撥爪從剛拉到右邊的板框壓濾機濾板把手下向左退出,所以剛拉到右邊的板框壓濾機濾板停在右端,撥爪空車返回,準備拉下一塊板框壓濾機濾板。
四:撥爪返回起車位置:當完成一塊板框壓濾機濾板拉向右側后,撥爪向左返回,而左側已無板框壓濾機濾板,撥爪左行時撥爪盒外側撥桿上的輥輪,碰在一個信號板上將其立起,牽動撥爪盒內的擋塊倒下,使移動爪停止爪均倒下。
板框壓濾機是先應用于化工脫水的機械。雖然板框壓濾機一般為間歇操作、基建設備投資較大、過濾能力也較低,但由于其具有過濾推動力大、濾餅的含固率高、濾液清澈、固體回收率高、調理藥品消耗量少等優點,在一些小型污水廠仍被廣泛應用。
